KTG Hidrolik Akslı Römorklar Ağır Taşımacılığı Nasıl Destekler?

birğır Hizmet Römorku Nedir ve Ne Zaman İhtiyacınız Olur?

A Ağır Hizmet Römorku En zorlu endüstriyel taşıma projeleri için onbinlerce tona ulaşan özel konfigürasyonlarla, genellikle 40 tonun üzerindeki yük olarak tanımlanan standart ticari yük römorklarının kapasitesini aşan yükleri taşımak üzere tasarlanmış, çekilen veya kendinden tahrikli bir taşıma platformudur. Ağır Hizmet Römorkları, tüm büyük endüstriyel ekonomilerde büyük ölçekli altyapı inşaatı, petrol ve gaz projelerinin yürütülmesi, enerji üretimi kurulumu, tersane operasyonları, köprü değişimi ve madencilik ekipmanlarının taşınmasının temel sağlayıcısıdır.

Ağır taşımacılıkta kullanılan üç temel römork kategorisi şunlardır: geleneksel çekilen römorklar (sabit bağlantı noktalarında bir ana taşıyıcı tarafından çekilen), hidrolik platformlu römorklar (yol yüzeyinden bağımsız olarak yükü dengeleyen ayrı ayrı kontrol edilen hidrolik süspansiyonlu akslara sahip) ve kendi gücünü ve direksiyonunu harici bir çekiciden bağımsız olarak çalışabilen modüler bir platforma entegre eden kendinden tahrikli modüler taşıyıcılar (SPMT). Her tür farklı yük özelliklerine, saha erişim koşullarına ve operasyonel gereksinimlere hizmet eder ve bunlar arasında yanlış seçim yapılması, ya güvenli olmayan taşımaya ya da görev için gerekli olmayan kapasitenin önemli ölçüde fazla harcanmasına neden olur.

Orta Doğu'daki ve küresel çaptaki alıcılar, proje yöneticileri ve lojistik mühendisleri için KTG-3, KTG-4, KTG-5 ve KTG-6 serisi gibi hidrolik aks hattı treylerlerinin özel performans parametrelerini anlamak, yük ağırlıklarının, aks yüklerinin ve yol sınıflandırmalarının kamu ve özel altyapıda taşınabileceklerin hem yasal hem de pratik sınırlarını belirlediği ağır nakliye sözleşmelerinde doğru ekipman spesifikasyonu için çok önemlidir.

Üç Tip Römork Nedir: Ağır Taşımacılık için Sınıflandırma Çerçevesi

Ağır ve özel taşımacılık bağlamında üç tip treylerin ne olduğunu anlamak, ekipman seçimi için temel çerçeveyi sağlar. Endüstri sınıflandırması, römorkları öncelikle yapısal tasarımları, süspansiyon sistemleri ve tahrik için harici bir ana taşıyıcıya ihtiyaç duyup duymadıklarına göre ayırıyor.

Tip 1: Geleneksel Ağır Yük Römorkları

Geleneksel Ağır Hizmet Römorku tasarımları, alçak yataklı (alçak boy) römorkları, basamaklı çerçeveli römorkları ve ön tarafta ağır hizmet tipi bir çekici ünitesi tarafından çekilen uzatılabilir römorkları içerir. Bunlar, hidrolik ve kendinden tahrikli alternatiflere göre daha düşük maliyetleri, standart çekici üniteleriyle uyumlulukları ve geniş bir küresel üretim tabanından temin edilebilmeleri nedeniyle dünya çapında en yaygın kullanılan ağır taşıma platformlarıdır.

Geleneksel lowbed treylerler, dingil sayısına, dingil aralığına ve yapısal kiriş tasarımına bağlı olarak 50 tondan 200 tona kadar taşıma kapasitesi değerlerine sahip, 2 ila 10 dingil hattına sahip dingil konfigürasyonlarında mevcuttur. Çoğu ülkede maksimum yasal dingil yükü, standart römorklar için dingil başına 8 ila 13 ton arasında değişir; bu, dingil başına 4 tonluk güverte yüküne sahip 4 dingilli bir lowbed treylerin ağırlığı 8 dingil noktasına dağıttığı ve ulusal düzenlemelere bağlı olarak yaklaşık 32 ila 52 tonluk toplam yük kapasitesine ulaşabileceği anlamına gelir. Daha ağır yükler için, aks temas noktalarının sayısını artırmak ve aks başına yükü yasal olarak izin verilen seviyelere indirmek amacıyla ilave aks hatları eklenir.

Tip 2: Bireysel Kontrollü Akslara Sahip Hidrolik Platform Römorklar

Hidrolik aks hattı römorkları veya SPMT tipi platformlar olarak da bilinen hidrolik platformlu römorklar, direksiyonla donatıldığında ancak tahrikle donatılmadığında, her aks konumunda ayrı ayrı hidrolik olarak çalıştırılan süspansiyon silindirlerini kullanır. Hidrolik süspansiyon aynı anda iki kritik işlevi yerine getirir: yol yüzeyindeki düzensizliklerden bağımsız olarak kargo platformunu aktif olarak dengeler ve operatörün harici kaldırma ekipmanı olmadan yükleme ve boşaltmayı kolaylaştırmak için tüm güverteyi alçaltmasına olanak tanır.

KTG serisi hidrolik aks hattı treylerleri (KTG-3, KTG-4, KTG-5, KTG-6), eldeki kargo için gereken belirli platform boyutlarına ve aks sayısına ulaşmak için birden fazla ünitenin yan yana veya tandem olarak bağlanmasına olanak tanıyan standartlaştırılmış modüler formatta 3 ila 6 aks hattı sunan, bu kategori içinde amaca yönelik olarak tasarlanmış bir ürün grubunu temsil eder. Bu modülerlik, yüklerin hareketler arasında önemli ölçüde değiştiği ağır endüstriyel taşıma sözleşmeleri için hidrolik platformlu römorkların, sabit konfigürasyonlu geleneksel alçak yataklı römorklara göre belirleyici ticari avantajıdır.

Tip 3: Kundağı Motorlu Modüler Taşıyıcı (SPMT)

Kendinden tahrikli modüler taşıyıcı, ağır taşımacılıkta teknolojik açıdan en gelişmiş ve operasyonel açıdan en esnek kategoridir. SPMT kendinden tahrikli modüler taşıyıcı, hidrolik güverteyi, bireysel aks direksiyonunu ve yerleşik güç ünitesini (dizel veya elektrikli), herhangi bir yönde hareket edebilen, yerinde dönebilen ve çekici-römork kombinasyonlarının erişemeyeceği arazileri geçebilen modüler bir platformda birleştirir. Kendinden tahrikli modüler treyler tanımı, treylerin harici bir ana taşıyıcı olmadan çalışabilme yeteneğini vurgular; bu, tersane kuru havuz transferleri, endüstriyel tesis dönüşleri ve bir çekici ünitesinin karayoluna erişiminin imkansız olduğu köprü kurulumları gibi uygulamalarda kritik öneme sahiptir.

Modern bir SPMT kendinden tahrikli modüler taşıyıcı, birden fazla modül elektronik olarak senkronize edildiğinde ve bir ızgara konfigürasyonunda yüklendiğinde 100 tondan 100.000 tona kadar yük taşıyabilir; bu da SPMT'yi açık denizdeki petrol ve gaz inşaatı, büyük rafineri reaktör kapları ve kaldırma ve taşıma operasyonu sırasında çevredeki tüm altyapının hizmette kaldığı kentsel ortamlardaki köprü kirişi kurulumundaki komple platform modülleri için tek geçerli taşıma çözümü haline getirir.

Kundağı Motorlu Modüler Taşıyıcı: SPMT Teknolojisi Nasıl Çalışır?

Kendinden tahrikli modüler taşıyıcı, dört mühendislik sistemini tek bir entegre ünitede birleştirir: yapısal güverte çerçevesi, hidrolik süspansiyon ve direksiyon sistemi, güç ve tahrik sistemi ve elektronik kontrol ve senkronizasyon sistemi. SPMT'nin taşımak üzere tasarlandığı aşırı yükler altında güvenli bir şekilde çalışabilmesi için her sistemin doğru ve diğer tüm sistemlerle koordineli olarak çalışması gerekir.

Yapısal Güverte ve Modüler Mimari

SMT kendinden tahrikli modüler taşıyıcı güverte, yükü tüm aks konumlarına aynı anda dağıtan bir ızgara yapısında yüksek mukavemetli çelikten yapılmıştır. Modüler tasarım, standart genişlikteki (tipik olarak modül başına 2,43 m) bireysel SPMT birimlerinin 2,43 m, 4,86 ​​m, 7,29 m veya daha geniş platformlar oluşturmak için yan yana bağlanmasına ve herhangi bir pratik uzunlukta platformlar oluşturmak için uçtan uca bağlanmasına olanak tanır. Tek bir SPMT modülü tipik olarak seyahat yönünde 4 ila 8 aks hattı sağlar ve modüller, belirli yükün kaplama alanına ve ağırlığına uyacak şekilde birleştirilir.

Kendinden tahrikli modüler treyler yapımında kullanılan yapısal çelik tipik olarak minimum 690 MPa (100.000 psi) akma dayanımına sahip yüksek verimli çeliktir ve köprü ve baş üstü açıklık sınırlamaları için güverte artı kargonun birleşik yüksekliğini en aza indirmek için güverte yüksekliğini mümkün olduğu kadar düşük tutarken maksimum yükleri taşımak için gerekli güç-ağırlık oranını sağlar.

Hidrolik Süspansiyon ve Direksiyon Sistemi

SPMT kendinden tahrikli modüler taşıyıcıdaki her aks konumu, güverteyi aksın üzerinde asılı tutan, bağımsız olarak kontrol edilen bir hidrolik silindirle donatılmıştır. Hidrolik sistem, tüm silindirleri ayrı kontrol valfleriyle ortak bir manifolda bağlayarak şunları sağlar:

• Aktif güverte tesviyesi: SPMT engebeli arazide ilerlerken, bireysel silindirler güverteyi düz bir yönde tutmak için uzar veya geri çekilir, böylece hassas kargolar devrilmekten, kaymaktan ve düzensiz destekten kaynaklanan yapısal yüklemeden korunur. Seviye toleransı tipik olarak yataydan artı veya eksi 0,5 ila 1,0 derecedir.
• Yükseklik ayarı: Güverte, yük aktarımı için zemin seviyesine indirilebilir ve taşıma sırasında seyahat yüksekliğine yükseltilebilir. Dikey hareket aralığı SPMT modeline bağlı olarak tipik olarak 300 ila 600 mm'dir.
• 360 derece aks yönlendirmesi: Her aks bağımsız olarak yönlendirilebilir, bu da SPMT'nin herhangi bir yönde hareket etmesine, minimum yarıçapta dönmesine ve güverteyi döndürmeden yengeç yönlendirmesi (yana doğru hareket) gerçekleştirmesine olanak tanır. Bu, SPMT'yi sınırlı endüstriyel sahalara benzersiz şekilde uygun kılan yetenektir.

Güç ve Tahrik Sistemi

SPMT kendinden tahrikli modüler taşıyıcının güç ünitesi, hem süspansiyon silindirlerini hem de tekerlek tahrik motorlarını besleyen hidrolik pompaları çalıştıran tipik olarak bir dizel motordur (veya daha yeni elektrikli tahrikli modellerde, bir pil veya yakıt hücreli güç kaynağıdır). Her bir aks tekerleği konumundaki tahrik motorları, tahrik ve frenleme sağlarken, elektronik kontrol sistemi, ilgili aşırı yükler altında tekerleklerin kaymasını önlemek için tahrik edilen tüm tekerlekler arasındaki tork dağıtımını yönetir.

Modern SPMT kendinden tahrikli modüler taşıyıcılar, yük ağırlığına, araziye ve güzergah geometrisine bağlı olarak 1 ila 8 km/saatlik seyahat hızlarına ulaşır; bu, mutlak anlamda yavaş görünebilir ancak taşınan yüklerin ölçeği ve değeri göz önüne alındığında uygundur. 3 km/saat hızla hareket eden 5.000 tonluk açık deniz platform modülü, hat hızında tam yüklü bir yük trenine eşdeğer kinetik enerji taşır ve SPMT taşımacılığının kontrollü düşük hızları, bir performans sınırlamasından ziyade güvenlik açısından kritik bir tasarım parametresidir.

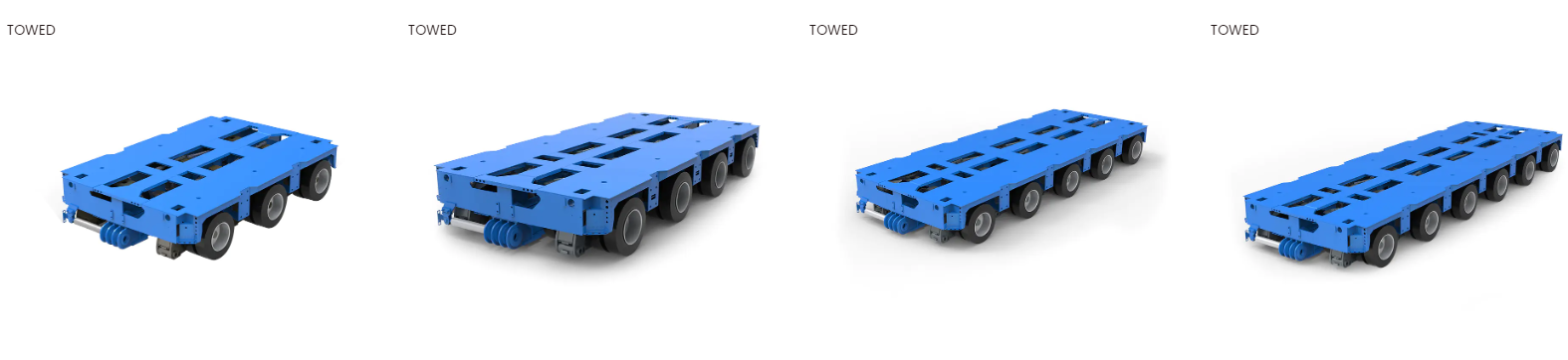

KTG Hidrolik Aks Hattı Römorkları: Tam Teknik Özellikler Kılavuzu

KTG serisi hidrolik aks hattı treylerleri, treyler ünitesi başına 3, 4, 5 ve 6 aks hattına karşılık gelen dört standart konfigürasyona sahip, ağır endüstriyel taşımacılık sektörü için tasarlanmış bir ürün ailesini temsil etmektedir. Her KTG konfigürasyonu farklı bir yük kapasitesi, güverte uzunluğu ve aks yükü dağıtım profili sunarak seriyi büyük transformatörler ve basınçlı kaplardan açık deniz ekipman modülleri ve liman makinelerine kadar çok çeşitli ağır nakliye senaryolarına uygulanabilir hale getiriyor.

KTG-3 Hidrolik Akslı 3 Dingilli Hat Römorku: Özellikler ve Uygulamalar

KTG-3 hidrolik akslı 3 akslı hat römorku KTG serisindeki en kompakt konfigürasyon olup, 3 dingilli kapladığı alana sığan yükler için uygun bir platform sağlar ve geleneksel römorkların sağlayamadığı kargo koruması veya güverte seviyelendirme özelliği için hidrolik süspansiyon gerektirir.

• Aks konfigürasyonu: Konfigürasyona bağlı olarak aks hattı başına 2 veya 4 tekerleğe sahip 3 sıra hidrolik aks, toplam 6 ila 12 tekerlek temas noktası sağlar.
• Yük kapasitesi: Lastik özelliklerine ve yol yüzeyi koşullarına bağlı olarak genellikle 60 ila 90 ton toplam platform yükü.
• Güverte boyutları: 2,43 ila 3,0 m arası standart döşeme genişliği, 3 akslı modül uzunluğuna uygun döşeme uzunluğu.
• Hidrolik süspansiyon hareketi: Yükleme ve taşıma yüksekliği optimizasyonu için 300 ila 500 mm dikey ayar aralığı.
• En iyi uygulamalar: Yüklerin 3 aks kapasite aralığında olduğu transformatörler, küçük basınçlı kaplar, endüstriyel makineler, jeneratör setleri ve askeri ekipman taşımacılığı.

KTG-4 Hidrolik Akslı 4 Dingilli Hat Römorku: Özellikler ve Uygulamalar

KTG-4 hidrolik akslı 4 akslı hat römorku KTG-3 platformuna bir aks hattı ekleyerek taşıma kapasitesi kapasitesini orantılı olarak artırır ve yükü daha uzun bir temas bölgesi boyunca dağıtır, bu da hassas yol yüzeyleri ve köprü yapılarındaki nokta yükünü azaltır.

• Aks konfigürasyonu: Toplam 8 ila 16 tekerlek temas noktası sağlayan 4 sıralı hidrolik aks.
• Yük kapasitesi: Standart karayolu taşıma konfigürasyonları için genellikle 80 ila 120 ton toplam platform yükü.
• Hat başına aks yükü: Toplam yüke bağlı olarak dingil hattı başına yaklaşık 20 ila 30 ton, çoğu Orta Doğu bölgesinde ağır nakliye izinleri için izin verilen sınırlar dahilinde.
• En iyi uygulamalar: Orta güçte transformatörler (50 ila 100 ton aralığı), petrokimya gemileri, inşaat ekipmanları (büyük ekskavatörler, bomsuz vinçler) ve liman elleçleme makineleri.
• Kaplin yeteneği: KTG-4 can be coupled with additional KTG modules in tandem or side-by-side to create larger platforms for loads exceeding the single-unit capacity.

KTG-5 Hidrolik Akslı 5 Dingilli Hat Römorku: Özellikler ve Uygulamalar

KTG-5 hidrolik akslı 5 akslı römork KTG serisindeki orta sınıf kapasiteyi sağlayarak, 4 akslı konfigürasyona göre önemli miktarda taşıma kapasitesi artışı sunarken, Orta Doğu'daki ve küresel çaptaki altyapı ve enerji projeleri için çoğu ağır mesafe rota araştırmalarının operasyonel kısıtlamaları dahilinde kalır.

• Aks konfigürasyonu: 10 ila 20 tekerlek temas noktası sağlayan 5 sıralı hidrolik aks.
• Yük kapasitesi: Tipik olarak toplam platform yükü 100 ila 160 tondur.
• Toplam araç ağırlığı: Ana taşıyıcı ve römork darasıyla toplam brüt araç kombinasyonu ağırlığı (GCVW) 180 ila 250 tona ulaşır; bu da çoğu yargı bölgesinde özel taşıma izinleri ve genellikle rota güçlendirme veya eskort gerektirir.
• Güverte tesviye hassasiyeti: Hidrolik kontrol, güverte seviyesini 5 aks konumunun tamamında artı veya eksi 0,5 derece içinde tutarak transformatörler ve hassas endüstriyel ekipmanlar gibi hassas kargoları eğimden kaynaklanan yapısal veya elektriksel hasarlardan korur.
• En iyi uygulamalar: Büyük güç transformatörleri (100 ila 150 ton aralığı), ağır reaktör gemileri, köprü kirişleri, açık deniz modül bileşenleri ve madencilik ekipmanının yer değiştirmesi.

KTG-6 Hidrolik Akslı 6 Dingilli Hat Römorku: Özellikler ve Uygulamalar

KTG-6 hidrolik akslı 6 akslı römork KTG serisindeki en ağır hizmet tipi tek üniteli konfigürasyondur ve serinin maksimum aks sayısını ve taşıma yükünü standart formatlı bir modülde sağlar. 6 akslı konfigürasyon, tam SPMT kendinden tahrikli modüler taşıyıcı yetenekleri gerektirmeden karayolu altyapısında taşınması gereken 150 ila 200 ton aralığındaki en ağır tek kaldırmalı yükler için uygundur.

• Aks konfigürasyonu: İkiz lastik veya süper tek lastik konfigürasyonuna bağlı olarak 12 ila 24 tekerlek temas noktası sağlayan 6 sıralı hidrolik aks.
• Yük kapasitesi: Standart konfigürasyon için genellikle 150 ila 250 ton toplam platform yükü.
• Aks yükü yönetimi: 6-axle configuration allows the hydraulic system to equalize load across all axles, compensating for asymmetric cargo loading that would otherwise cause individual axle overloading in conventional fixed-suspension trailers.
• Çok üniteli bağlantı: Köprü kirişleri, rüzgar türbini kuleleri ve uzunluğu 50 metreyi aşan boru hattı bölümleri gibi çok uzun yükler için genişletilmiş platformlar oluşturmak üzere birden fazla KTG-6 ünitesi art arda birleştirilebilir.
• En iyi uygulamalar: 150 tonun üzerindeki ekstra büyük transformatörler ve reaktörler, ağır endüstriyel modüller, petrol ve gaz tesisi bileşenleri, liman ortamlarında açık deniz lojistiği ve büyük sivil altyapı unsurları.

KTG Serisi Karşılaştırma Tablosu

Orta Doğu Ağır Hizmet Nakliyecisi: Pazar Gereksinimleri ve Çalışma Koşulları

Orta Doğu Ağır Hizmet Nakliyecisi Pazar, bölgenin enerji, petrokimya ve altyapı geliştirme programlarının ölçeğinden kaynaklanan benzersiz özelliklere sahiptir. Suudi Arabistan, BAE, Katar, Kuveyt, Umman ve Bahreyn, rafineri genişletmeleri, LNG tesisi geliştirmeleri, enerji üretimi iyileştirmeleri ve olağanüstü ölçekte kentsel altyapı programlarıyla devam eden mega proje inşaatlarının etkisiyle, küresel olarak herhangi bir bölgede kişi başına en yüksek ağır nakliye talebi yoğunluklarından birini temsil ediyor.

Orta Doğu Ağır Nakliye Gereksinimlerini Tanımlayan Faktörler

• Aşırı ortam sıcaklıkları: Körfez bölgesindeki ortam sıcaklıkları yaz aylarında düzenli olarak 45 santigrat dereceyi aşıyor; bu da hidrolik yağı viskozitesini, lastik ısı oluşumunu ve Orta Doğu Ağır Hizmet Taşıyıcı operasyonları için motor soğutma gereksinimlerini önemli ölçüde etkiliyor. Orta Doğu Ağır Hizmet Transporter kullanımına yönelik hidrolik sistemler, sentetik yüksek sıcaklık hidrolik yağları ve çalışma viskozitesini 45 ila 50 derece ortam koşullarında spesifikasyon dahilinde koruyan büyük boyutlu soğutma sistemleriyle belirtilmelidir. Avrupa ortam sıcaklıkları için derecelendirilen standart hidrolik yağlar, Körfez'in en yoğun yaz koşullarında etkili viskozite aralığının ötesinde incelerek hidrolik basıncın düşmesine ve potansiyel olarak yıkıcı yük kontrolü kaybına neden olur.
• Kum ve toz girişine karşı koruma: Körfez çölü ortamlarında rüzgarla savrulan kum parçacıkları son derece ince ve aşındırıcı olup, ılıman iklim operasyonlarında karşılaşılmayacak oranlarda yalıtılmamış yataklara, hidrolik bağlantılara ve elektrik sistemlerine nüfuz eder. Orta Doğu Ağır Hizmet Taşıyıcı spesifikasyonları, IP65 veya daha yüksek dereceli elektrik muhafazalarını, sızdırmaz hidrolik bağlantıları ve tüm aks pivot noktalarında sızdırmaz, bakım gerektirmeyen rulmanları içermelidir. Korumasız geleneksel rulman düzenlemeleri, yüksek tozlu Körfez ortamlarında yıllar yerine aylarla ölçülen sık değiştirme aralıkları gerektirir.
• Yol kalitesi değişimi: Orta Doğu ağır nakliye rotaları, mükemmel kaplama kalitesine sahip birinci sınıf çok şeritli otoyollardan asfaltsız endüstriyel erişim yollarına, liman terminali hardstandlarına ve inşaat sahalarını en yakın kamu yoluna bağlayan çöl yolu bölümlerine kadar çeşitlilik göstermektedir. KTG serisi treylerlerin ve SPMT platformlarının hidrolik süspansiyonu, bu çalışma ortamında özellikle değerlidir çünkü geleneksel sabit süspansiyonlu treylerlerde tehlikeli dinamik yükler oluşturabilecek yüzey düzensizliklerini etkin bir şekilde telafi eder.
• Büyük tek kaldırmalı taşıma talebi: Middle East's oil and gas sector generates consistent demand for transport of the largest heavy haul cargoes in the world: offshore jacket structures, FPSO modules, refinery reactor vessels exceeding 500 tonnes, and power generation equipment including large gas turbines and their associated transformers. This demand drives the selection of large-format KTG-6 configurations and SPMT platforms for projects where individual lifts exceed 200 tonnes.
• Limandan sahaya lojistik: Ortadoğu'ya gelen ağır yüklerin çoğu, Jebel Ali (BAE), Dammam'daki Kral Abdülaziz Limanı (Suudi Arabistan), Sohar Limanı (Umman) ve Hamad Limanı (Katar) gibi önemli limanlardan geliyor. Limanın boşaltılmasından proje sahasına kadar olan ağır nakliye zinciri genellikle hem liman ortamındaki (karayolu erişiminin kısıtlı olduğu) SPMT operasyonlarını hem de yolculuğun kara yolu kısmı için KTG platformlu römorklarla geleneksel karayolu taşımacılığını içerir.

Orta Doğu Yarı Römork: Standart Ticari Taşımacılığın Omurgası

Middle East Semi-Trailer market encompasses the full range of standard commercial freight semitrailers from standard flatbeds and curtainsiders through specialized lowbeds and temperature-controlled units that form the backbone of regional logistics infrastructure. While not classified as Heavy Duty Trailer equipment, the Middle East Semi-Trailer segment is operationally linked to heavy haulage because standard semitrailers often handle the pre-positioning of components, accessories, and support equipment for large heavy haulage projects.

Gulf Cooperation Council (GCC) harmonized vehicle and transport regulations set maximum permissible gross vehicle combination weights (GCVW) at 65 tonnes for standard permitted configurations in most member states, with special permits required for any combination exceeding this limit. Bu eşik, standart Orta Doğu Yarı Römork operasyonları ile özel KTG veya SPMT ekipmanı gerektiren ağır nakliye operasyonları ve ilgili mühendislik analizleri, rota araştırmaları ve izin uygulamaları arasındaki ticari sınırdır.

SPMT ve KTG Hidrolik Treyler: Projeniz için Doğru Ekipmanı Seçmek

decision between an SPMT self propelled modular transporter and a KTG hydraulic axle line trailer for a specific heavy transport task involves evaluating five key project factors: available road access and route constraints, load weight and geometry, site entry and positioning requirements, transport distance, and total project budget including mobilization costs.

SPMT Kundağı Motorlu Modüler Taşıyıcı Ne Zaman Seçilmeli?

• Çekici-römork kombinasyonlarının manevra yapamadığı kapalı saha erişimi: SPMT üniteleri, direksiyonu yengeçle yönlendirebilir, yükleri yerinde döndürebilir ve geleneksel römork-ana taşıyıcı kombinasyonlarının geçemeyeceği açıklıklardan geçebilir. Tersane kuru havuz yüklemesi, açık denizdeki üst kısımlara modül konumlandırma ve ekipmanın operasyonel olarak aktif endüstriyel tesislere yerleştirilmesinin tümü tipik olarak SPMT yeteneği gerektirir.
• 500 tonun üzerindeki yükler tek kaldırmada: Büyük konfigürasyonlara bağlanan KTG treylerleri teorik olarak çok yüksek brüt yükleri kaldırabilirken, çok büyük, çok üniteli KTG düzenlemelerinin tek bir ana taşıyıcıyla operasyonel yönetimi, yaklaşık 500 tonun üzerinde pratik olarak karmaşık hale gelir. Bu ağırlığın üzerinde, her modül konumunda entegre itiş gücüne sahip SPMT platformları, daha kontrol edilebilir yük yönetimi ve daha hassas konumlandırma yeteneği sağlar.
• Yüzen ve sabit yapılar arasında aktarım (yükleme/yükleme): self-leveling capability of SPMT hydraulic suspension combined with self-propulsion makes SPMT the standard tool for load-in and load-out operations between vessels and quayside structures, where tidal variation and vessel motion require continuous deck height adjustment during the transfer process.

KTG Hidrolik Aks Hattı Römorku Ne Zaman Seçilmeli?

• 5 km'nin üzerindeki mesafelerde karayolu taşımacılığı: SPMT kendinden tahrikli modüler taşıyıcılar 1 ila 8 km/saat hızla hareket eder ve uzun mesafeli yol hareketleri için uygun değildir. Bir ana taşıyıcı tarafından çekilen KTG hidrolik aks hattı treylerleri izin koşullarına uygun yol hızlarında (ağır nakliye hareketleri için tipik olarak 15 ila 40 km/saat) hareket edebilir, bu da onları anlamlı yol mesafeleri üzerinden limanlar, demiryolu terminalleri ve proje sahaları arasında taşıma için doğru seçim haline getirir.
• Karayolu taşımacılığı gerektiren 60 ila 250 ton arası yükler: KTG-3 through KTG-6 series cover the 60 to 250 tonne single-unit range with appropriate hydraulic suspension and modular expansion capability, at significantly lower equipment mobilization cost than SPMT platforms for road transport applications within this weight range.
• Yüksek taşıma sıklığına ve orta düzeyde tek hareket ağırlığına sahip projeler: Taşıma başına 80 ila 150 tonluk endüstriyel ekipmanların yinelenen nakliyesi için (düzenli tesis dönüş hareketleri, madencilik ekipmanının yer değiştirmesi veya yinelenen güç trafosu değiştirmeleri gibi), KTG-4 veya KTG-5 treyleri en uygun maliyetli çözümü sağlar çünkü SPMT kiralamaya göre daha düşük günlük işletme maliyeti, çoklu taşımalarda daha uygun şekilde amorti edilir.

SPMT ve KTG: Karar Kriteri Karşılaştırması

Ağır Hizmet Römork Taşımacılığı için Güzergah Araştırması, İzinler ve Yapı Mühendisliği

Aşağıdakileri içeren her ağır nakliye hareketi: Ağır Hizmet Römorku Yasal brüt araç ağırlığı limitlerinin üzerinde bir rota araştırması, izin başvuruları ve bazı durumlarda önerilen rota boyunca köprülerin, menfezlerin ve yol yüzeylerinin geçici olarak güçlendirilmesini kapsayan yapılandırılmış bir ulaşım öncesi mühendislik süreci gerektirir. Bu süreç bürokratik bir yük değil, gerçek bir güvenlik ve sorumluluk yönetimi gerekliliğidir: 200 tonluk yük altında arızalanan aşırı yüklü bir köprü, hiçbir nakliye sigortası poliçesinin tam olarak kapsayamayacağı sonuçlar doğurur.

KTG ve SPMT Taşımacılığı için Güzergah Araştırma Gereksinimleri

KTG veya SPMT ekipmanı kullanılarak ağır nakliye taşımacılığına yönelik bir rota araştırması aşağıdakileri belgelemeli ve değerlendirmelidir:

• Köprü kapasitesi: Önerilen güzergah üzerindeki her köprü, önerilen brüt araç kombine ağırlığı ve aks yükü konfigürasyonuyla uyumluluk açısından değerlendirilmelidir. Orijinal tasarım çizimleri, mevcut yapısal durum inceleme raporları ve trafik yükleme geçmişi gerekli girdilerdir. Orta Doğu rotaları için birçok köprü, orijinal olarak 1970'li ve 1980'li yıllardan itibaren Avrupa veya Amerika karayolu yükleme standartlarına göre tasarlandı ve bunların belirli ağır nakliye aracı konfigürasyonları altında kalan fiili kapasiteleri, bağımsız yapısal mühendislik analizi gerektiriyor.
• Havai açıklık: Güç hatları, telekomünikasyon kabloları, köprü alt kısımları ve tabela köprüleri dahil olmak üzere tüm havai engeller tanımlanmalı ve kargo artı römork güvertesinin taşıma yüksekliğine göre açıklıkları doğrulanmalıdır. Güvertede yüksekliği 5 metrenin üzerinde olan transformatörler ve reaktör kapları için, 11 kV ve 33 kV'luk havai elektrik hatları, taşıma hareketinin devam edebilmesi için geçici olarak enerjinin kesilmesini ve fiziksel olarak yükseltilmesini gerektirebilir.
• Yol genişliği ve dönüş yarıçapı: swept path of a Heavy Duty Trailer combination during turns must be calculated and physically verified as fitting within available road width, particularly at intersections, roundabouts, and road curves. KTG trailer combinations with hydraulic rear steering (common on KTG-5 and KTG-6 configurations) reduce the swept path by steering the rear axle groups in the opposite direction to the prime mover during turns.
• Kaplama durumu ve taşıma kapasitesi: Yumuşak veya hasarlı yol yüzeyleri, kalıcı kaplama hasarını önlemek ve yumuşak zeminde araç stabilitesinin kaybını önlemek için geçici çelik plakalı koşu yolları, zemin iyileştirmesi veya rota sapması gerektirebilir. Bu özellikle yakın zamanda tesviye edilen çöl arazisi boyunca Orta Doğu sahasına erişim yolları için geçerlidir.

Sıkça Sorulan Sorular

1. Ağır hizmet treyleri nedir ve standart ticari treylerden farkı nedir?

Ağır Hizmet Römorku, büyük boyutlu, fazla kilolu veya yapısal olarak hassas kargoların güvenli bir şekilde taşınması için özel yapısal, süspansiyon ve direksiyon sistemlerine sahip, standart ticari yük römorklarının taşıma kapasitesi kapasitesini aşan, genellikle 40 tonun üzerindeki yükler için özel olarak tasarlanmış bir taşıma platformudur. Standart ticari römorklar (düz yataklı, kayar perdeli, soğutmalı üniteler) çoğu pazarda 24 ila 28 ton taşıma kapasitesine kadar yükler için tasarlanmıştır, geleneksel yaprak yay veya havalı süspansiyon kullanır ve standart beşinci tekerlekli çekici ünitelerine bağlanır. Ağır Hizmet Römorkları, yük dağıtımı için daha yüksek mukavemetli çelik yapılar, hidrolik süspansiyon, çok dingilli konfigürasyonlar kullanır ve genellikle yasal ağırlık sınırlarının üzerindeki her taşıma hareketi için özel izinler gerektirir.

2. Ağır taşımacılıkta kullanılan üç tip treyler nelerdir?

three types of trailers in heavy haulage are: conventional heavy haul trailers (lowbeds, step-frames, and extendables pulled by a prime mover at fixed coupling points), hydraulic platform trailers (with individually controlled hydraulic suspension axles including the KTG-3, KTG-4, KTG-5, and KTG-6 series), and self propelled modular transporters (SPMT), which integrate their own power, steering, and hydraulic leveling without requiring an external prime mover. Each type addresses different combinations of payload weight, transport distance, site access constraints, and positioning precision requirements.

3. Kendinden tahrikli modüler taşıyıcı nasıl çalışır?

Spmt kendinden tahrikli modüler taşıyıcı, her aks konumunda bağımsız olarak kontrol edilen hidrolik süspansiyon silindirlerini (güverteyi dengeleyen ve araziden bağımsız olarak yükü eşit şekilde aktaran), itme ve frenleme sağlayan ayrı hidrolik tekerlek tahrik motorlarını, her aks grubunda herhangi bir yönde harekete olanak sağlayan 360 derece aks direksiyonunu ve birden fazla bağlı modül arasında tüm hidrolik ve sürüş fonksiyonlarını koordine eden bir elektronik senkronizasyon sistemini entegre ederek çalışır. Sonuç, taşıma hareketi boyunca hassas kargoları devrilme veya şok yüklemeden korurken, son derece ağır yükleri milimetrik konumlandırma hassasiyetiyle taşıyabilen bir platformdur.

4. Orta Doğu Ağır Hizmet Nakliye operasyonlarını Avrupa veya Kuzey Amerika ağır nakliyesinden farklı kılan nedir?

Orta Doğu Ağır Hizmet Transporter operasyonları, ılıman iklimdeki ağır taşımacılıktan temel olarak aşırı ortam sıcaklığı gereklilikleri (50 santigrat dereceye kadar ortam, yüksek sıcaklıkta hidrolik yağlar ve genişletilmiş soğutma sistemleri gerektirir), kum ve toz girişine karşı koruma gereklilikleri (tüm elektrikli ve hidrolik bileşenler için IP65 veya daha yüksek), Körfez'in enerji sektörü proje boru hattı tarafından yönlendirilen bireysel kargo ağırlıklarının olağanüstü ölçeği ve tek bir proje lojistik zinciri içinde liman bazlı SPMT operasyonları ile karayolu bazlı KTG treyler taşımacılığının sıklıkla birleşimi açısından farklılık gösterir. Körfez koşulları için özel olarak yapılandırılmayan ekipmanlar, Orta Doğu'nun en yoğun yaz koşullarında çalıştırıldığında hidrolik, elektrik ve mekanik sistemlerde erken arızalarla karşılaşacaktır.

5. KTG-6 hidrolik akslı römorkun maksimum taşıma kapasitesi nedir?

KTG-6 hydraulic axles line trailer with 6 axle provides a typical maximum payload of 150 to 250 tonnes in standard single-unit configuration, depending on tyre specification, road surface bearing capacity, and the applicable national or regional axle load regulations. When multiple KTG-6 units are coupled in tandem, total payload increases proportionally with the number of units combined. For loads exceeding 500 tonnes, an SPMT self propelled modular transporter configuration is typically more appropriate for both capacity and operational reasons, particularly where precision positioning at the destination is required.

6. KTG hidrolik aks hattı treylerini kullanmak için özel izne ihtiyacım var mı?

Evet, dünya çapındaki hemen hemen tüm yargı bölgelerinde, standart yasal maksimum brüt araç ağırlığını (ülkeye bağlı olarak genellikle 40 ila 65 ton) aşan herhangi bir araç kombinasyonu, kamuya açık yollarda hareket etmeden önce özel bir taşıma izni gerektirir. KTG-3'ün üzerindeki herhangi bir aks konfigürasyonunda önemli yükler taşıyan KTG treylerler için çoğu pazarda izinler gerekli olacaktır. İzin süreci tipik olarak araç spesifikasyonlarının, rota araştırma belgelerinin, köprü değerlendirme raporlarının ve önerilen bir ulaşım programının, hareket başlamadan önce ilgili otoyol ve ulaşım otoritesinden onay alınarak sunulmasını gerektirir. Orta Doğu bölgelerinde, izinler ilgili her ülkede Ulaştırma Bakanlığı tarafından verilmektedir.

7. Tüm ağır nakliye işlerinde SPMT yerine KTG hidrolik römork kullanılabilir mi?

Hayır, KTG hidrolik aks hattı römorkları tüm ağır nakliye uygulamalarında SPMT kendinden tahrikli modüler taşıyıcıların yerini alamaz. SPMT ile karşılaştırıldığında KTG römorklarının temel sınırlamaları, tahrik için harici bir ana taşıyıcıya ihtiyaç duymaları (sınırlı alanlarda erişimi sınırlandırır), geleneksel römork yönlendirme zarfları (yengeç yönlendirmesini ve yerinde dönüşü önler) ve yaklaşık 500 tonun üzerindeki tek kaldırma hareketleri için daha düşük maksimum pratik yükleridir. SPMT, özellikle limanlardaki yükleme ve boşaltma işlemleri, sınırlı endüstriyel saha konumlandırmaları ve nakliye platformunun yönlerde veya bir çekici-römork kombinasyonu için mümkün olmayan açıklıklarda manevra yapması gereken tüm uygulamalar için gereklidir.

8. Kendinden tahrikli modüler taşıyıcı ile kendinden tahrikli modüler römork arasındaki fark nedir?

terms self propelled modular transporter and self propelled modular trailer both refer to essentially the same class of equipment: a modular hydraulic platform with integrated propulsion that can operate without an external prime mover. The term self propelled modular trailer (SPMT) emphasizes the modular nature of the platform and its compatibility with standard trailer coupling and configuration conventions, while self propelled modular transporter emphasizes the complete transport capability of the platform including its propulsion and control systems. In commercial and technical usage the two terms are largely interchangeable, and the acronym SPMT is consistently used for both.

9. Orta Doğu'da trafo taşımacılığında KTG-5, KTG-6 ile nasıl karşılaştırılır?

Orta Doğu'da güç trafosu taşımacılığı için, 5 dingilli KTG-5 hidrolik dingilli hat treyleri ile 6 dingilli KTG-6 hidrolik dingilli hat treyleri arasındaki seçim, trafo ağırlığına ve spesifik taşıma rotası için geçerli olan dingil yükü sınırlarına bağlıdır. 100 ila 150 ton aralığındaki transformatörler tipik olarak KTG-5 kapasitesi dahilindeyken, 150 tonun üzerindeki transformatörler KTG-6 kapasitesi veya tandem bağlantılı konfigürasyonlar gerektirir. Orta Doğu enerji altyapısı projelerinde 100 ila 250 ton arasında değişen en yaygın büyük şebeke trafo ağırlıkları için, KTG-5 daha hafif birimleri kapsıyor ve KTG-6 en ağır birimleri taşıyor ve her ikisi de enerji sektörü lojistiği için eksiksiz bir Orta Doğu Ağır Hizmet Taşıyıcı filosunun temel parçalarını oluşturuyor.

10. Ağır Hizmet Römorklarında hangi yapı çeliği kullanılır ve neden önemlidir?

KTG serisi ve SPMT platformları dahil Ağır Hizmet Treylerleri, minimum akma mukavemetleri tipik olarak 460 MPa ila 690 MPa arasında değişen (geleneksel treylerlerdeki standart yapısal çelik için 235 MPa ila 355 MPa'ya kıyasla) yüksek mukavemetli yapısal çelik kullanır. Bu yüksek mukavemetli çelik, römork yapısının, römorkun kendi dara ağırlığını pratikte mümkün olduğu kadar düşük tutan bir güverte kalınlığı ve toplam ağırlık dahilinde aşırı yükleri taşımasına olanak tanır ve römorkun herhangi bir brüt araç ağırlığı sınırı dahilinde taşıyabileceği net yükü maksimuma çıkarır. Orta Doğu operasyonları için çelik spesifikasyonunun, standart yapısal çeliğin 100 santigrat derecenin üzerindeki sürekli sıcaklıklarda akma mukavemetinde hafif düşüşler yaşayabileceği yüksek servis sıcaklıklarını da dikkate alması gerekir; bu durum, yüksek ortamlı çöl ortamlarında, çelik güverte üzerinde yük veya gölge olmadan doğrudan güneş ışığına maruz kaldığında meydana gelebilir.
